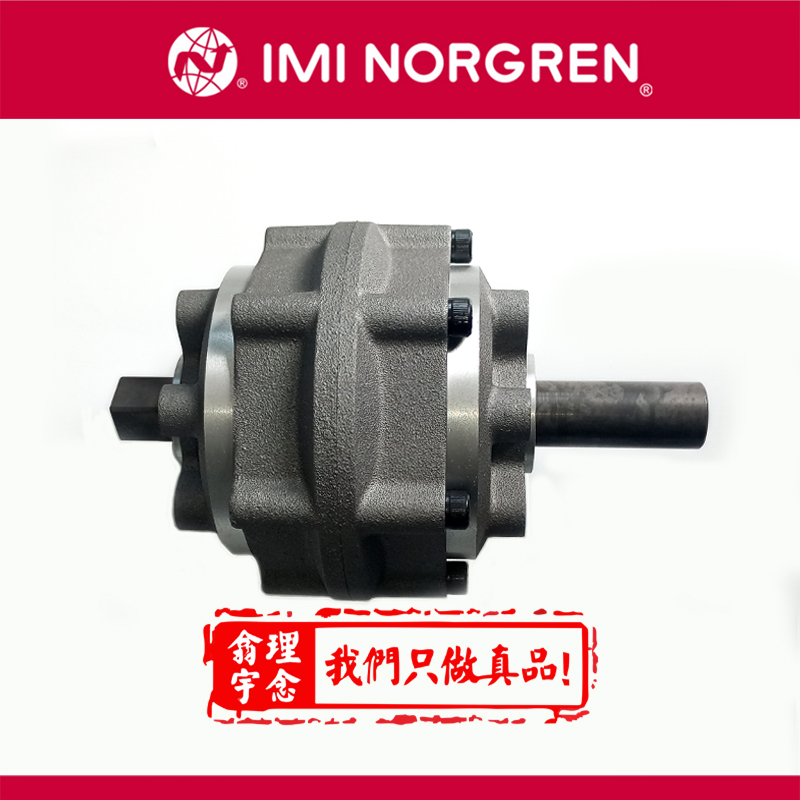

旋转气缸是一种在小于360°角度范围内做往复摆动的气缸，是利用压缩空气驱动输出轴在一定角度范围内作往复回转运动的气动执行元件。用于物体的转拉、翻转、分类、夹紧、阀门的开闭以及机器人的手臂动作等，在自动化设备中使用非常多。下面就来给大家简单的介绍一下。

旋转气缸的安装形式可分为以下四种：

1、固定式气缸:气缸安装在机体上固定不动，有脚座式和法兰式。

2、轴销式气缸:缸体围绕固定轴可作一定角度的摆动，有U形钩式和耳轴式。

3、回转式气缸:缸体固定在机床主轴上，可随机床主轴作高速旋转运动。这种气缸常用于机床上气动卡盘中，以实现工件的自动装卡。

4、嵌入式气缸:气缸筒直接制成在夹具中。圆柱形金属零件引导活塞在气缸中直线往复运动。空气通过膨胀在发动机气缸中将热能转化为机械能；气体在压缩机气缸中接受活塞压缩，从而增加压力。

旋转气缸的正确安装与使用方法是什么呢?

1、旋转方向:以旋转定位孔为基准，最大转角为190℃。

2、产品出厂时，转角范围调整到最大，请不要再调整转角。

3、运动能量不得超过允许的最大能量，否则会对产品内部部件造成损坏。

4、旋转部分不需要润滑油。

5、由于缓冲的存在，最低操作压力不小于0.1MPa。

6、油压缓冲器不得超过规定的最大安装扭矩。

对空气质量的要求：使用干净干燥的压缩空气。空气中不得含有机溶剂的合成油和盐，以防止气缸和阀门运动不良。安装前，连接管应充分吹洗，不得将灰尘、碎屑、密封袋等杂质带入气缸和阀门。

对使用环境的要求:在有大量灰尘、水滴和油滴的地方，杆侧应配备伸缩式防护套。当不能使用伸缩式防护套时，应选择带有强防尘圈的气缸或防水气缸。
