Engineering GREAT solutions凭借人才、产品、创新和服务

IMI精密流体是流体和运动控制技术领域的全球领先厂商。通过与客户建立紧密的合作关系，我们深刻了解他们的工程需求，并利用我们的资源和专业技术，提供个性化的产品和解决方案。

我们的全球网络、问题处理能力和高性能产品系列，帮助我们为所有追求精确、速度和工程可靠性的领域提供卓越的解决方案，帮助客户应对最严苛的工程挑战。

• 高可靠性

我们通过全球服务网络向客户提供高品质的产品。

• 高性能产品

我们全球领先的运动和流体控制产品系列包括IMI Norgren,IMI Buschjost, IMI FAS, 和IMI Herion。我们能够提供单个产品，也能整合成定制解 决方案以提高性能和生产效率。

• 合作伙伴与解决难题

我们贴近客户以理解他们所面对的挑战。

设计精益求精

IMI Norgren VS18, VS26和VS45系统阀系列的出现，使现场的可扩展性达到了新的水平。无论是使用简单的多针、复杂的现场总线系统还是工业以太网，想要扩展您的阀岛尺寸去匹配日益变化的设备需求，您只需体验一次简单的“即插即用”。我们的插装式印制电路板 (PCB) 使得安装仅需数秒时间，而添装底板则仅需两个螺钉。

VS18, VS26和VS45阀岛提供了独一无二的两种阀芯技术。若为使气动系统的速度最大化，请使用IMI Norgren软密封阀芯以提高流量。若为延长阀的使用寿命，请使用我们的金属密封阀芯及阀套，可获得2亿次的寿命。您还可以在同一阀岛中采用两种阀芯技术，以优化您机器的性能。

IMI Norgren VS系列的多样性，可让您选择所需的功能，既实现模块化简易扩展，又轻松添加附件。通过将灵活性和瑞士的加工工艺相结合，我们创造了一款精益求精的产品。

创新

• 2项专利

• 通用型PNP/NPN 24V d.c.多针连接

• VS45 - 用于115V a.c.连接的全波整流和调整，可使用标准24V d.c.阀

• 一件式固化PCB阀连接系统，消除潜在的不良连接

• 广泛的多压力选项，可在同一阀岛内使用压力/真空分区

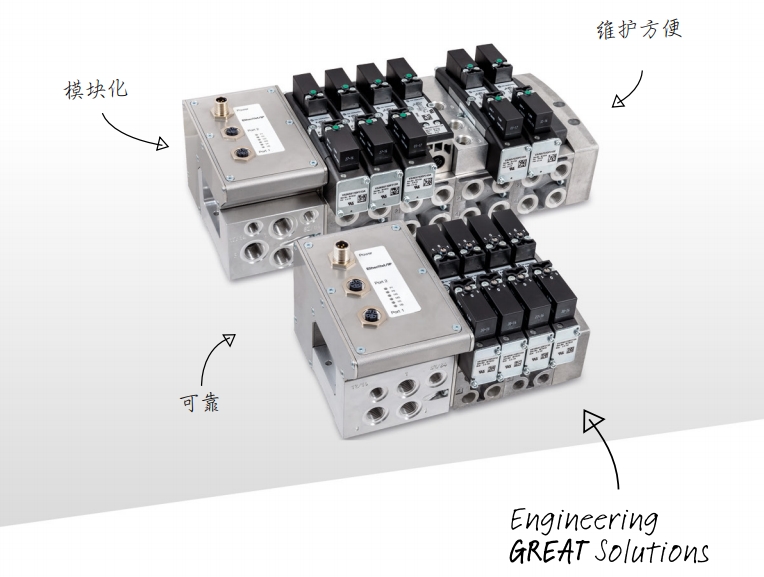

模块化

• 在单个站中可实现现场总线和多针扩展

• 在双站中可实现工业以太网扩展

• 根据现场总线、工业以太网或多针选项，可安装多达40个电磁阀

• 广泛的三明治式附件选项

• 三种尺寸的插装式底板阀

• 流量550至4200 l/min

通用性

• 两种阀芯密封技术，带来独特优势

• 通用型PNP/NPN 24V d.c.多针

• 十一种阀配置

• 两种多针电压

• 五种集成现场总线协议

• 两种工业以太网协议

• 多个端口和手动控制选项

• 数百万计的可能性

可靠

• 2亿次使用寿命（金属密封阀芯及阀套）

• 结构坚固

• IP 65和NEMA 4

• 耐久的电气技术

• 经过ATEX认证

维护方便

• 插装式底板使阀的更换更轻松

• 无中断式更换阀选项

• 系统零部件易于更换

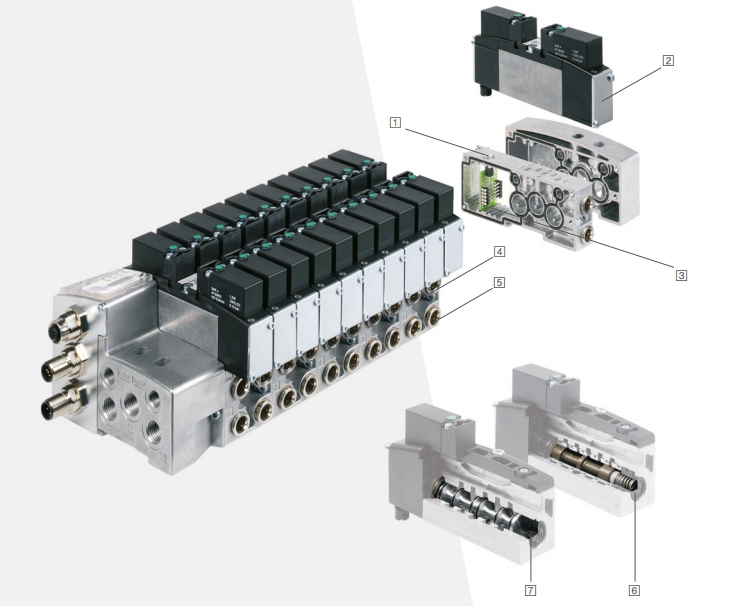

VS系列

1. 可轻松扩展增加4个站

   无需拆卸阀岛（无拉杆）

2. 轻松安装

   插装式底板阀

3. 保证正确连接

   简单的插装式电子设备

4. 安装仅需数秒

   添装底板仅需2个螺钉

5. 内置接头 (VS18/VS26)

   减少安装时间和泄漏途径

6. 整体可靠性

   金属密封阀芯及阀套数百万次的无故障循环

7. 最大速度

   软密封阀芯增大流量

插装式技术

气动

• 三种尺寸，18 mm, 26 mm和45 mm宽度

• 根据协议，多达20个站 (40个电磁阀)

• VS18和VS26符合ISO 15407-2标准

• 简单的多种压力分区功能

• 2个 3/2阀集于一个阀体内

• 2个 2/2阀集于一个阀体内 (VS18/VS26)

多针

• 24V d.c.和115V a.c.电压选项

• 广泛的电气连接方式

• 现场可扩展增加四个站

• 一个通用型24V d.c.PCB用于PNP/NPN

现场总线

• 电气内置，尺寸紧凑

• 现场可扩展增加四个站

• 提供广泛的协议

工业以太网

• 机器设计达到终极灵活性

• 标准化平台实现各设备的联网

• 通过普通介质实现同时实时数据传输

• 网络覆盖范围广，几乎涵盖无限数量的用户

• 大量数据可传输

• 同等的总线访问授权

• 轻松快速的调试

VS系列为您提供各种选择

金属密封或软密封阀芯阀——为每种应用选择正确的技术

如需提高流量，请使用IMI Norgren软密封阀芯。

如需最大的可靠性，请选择我们的金属密封阀芯技术。

或者使用两种密封技术来优化您的机器性能。

VS系列快速指南

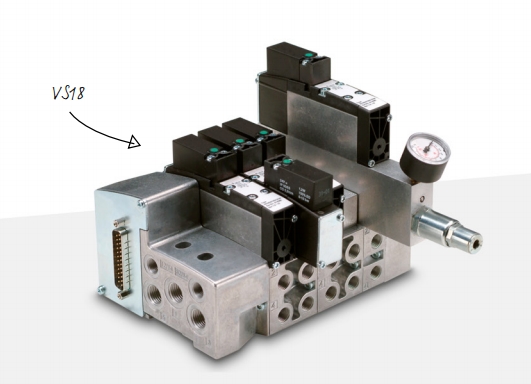

VS18

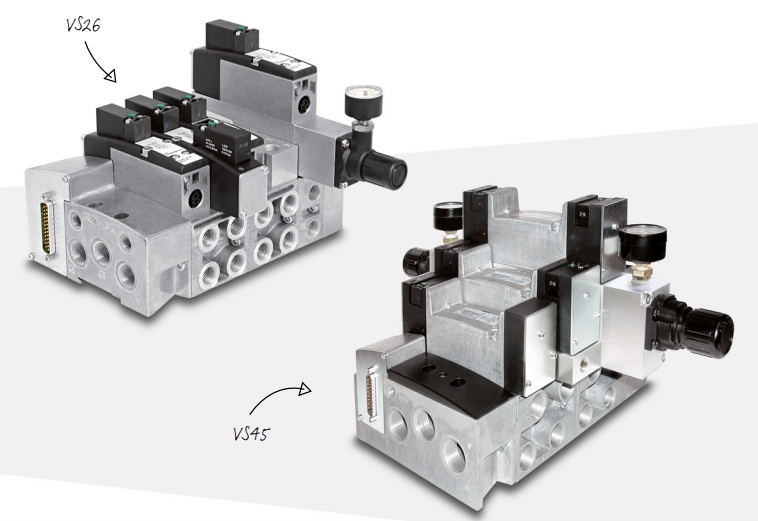

VS26

VS45

附件

压力控制

• 四种压力调节叠加板可选，可提供独立的压力及力的控制，使耗气量最佳化。

流量控制

• 流量控制三明治式底板提供执行机构的速度控制。

进气控制 (VS18/VS26)

• 单阀截止板可在阀岛有气压时实现阀的在线更换。

多压力控制

• 中间供气和排气集管及隔气盲板提供了简洁而精致的多压力设计。

单站底板

• 用于需要单个阀位置远离阀岛的应用场合。

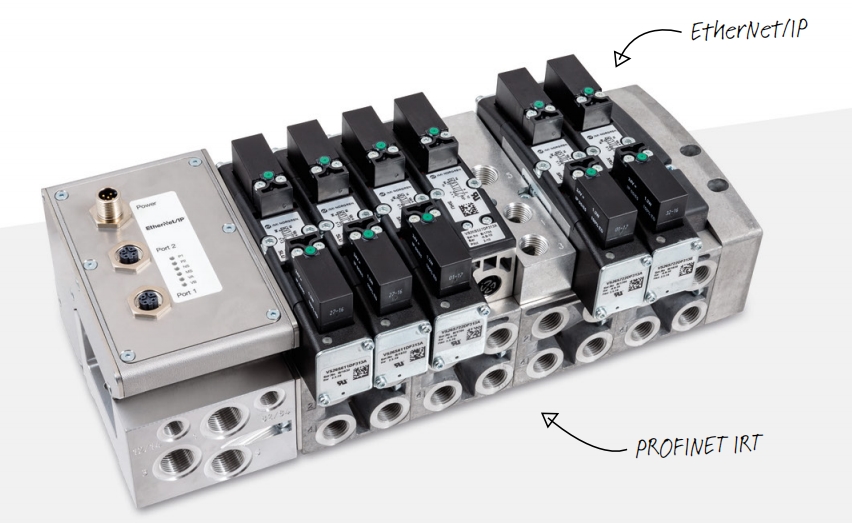

推出使用工业以太网的VS系列阀岛

• 机器设计达到终极灵活性

• 标准化平台实现各设备的联网

• 通过普通介质实现同时实时数据传输

• 网络覆盖范围广，涵盖无限数量的用户

• 大量数据可传输

• 同等的总线访问授权

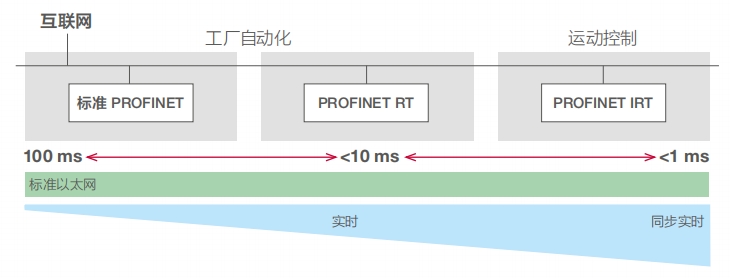

PROFINET IRT的优势

• 作为标配提供Profinet IRT

• 同步实时——提供最高级别的PROFINET

• 最新、最先进的工业以太网协议

• 适用于需要精确、确定的数据交换的快动作控制应用

• 非常适合在最苛刻的控制环境中，运动控制对生产周期而言至关重要的应用

• 比标准以太网快100多倍——超短循环时间，不受网络负载影响

EtherNet/IP的优势

• 多种工业标准的网络连接可供选择

• 多种拓扑结构可供选择

• 给予用户工业自动化应用的标准以太网拓扑结构

• 基于标准的互联网和以太网
